Modernizacja instalacji grzewczej w domu jednorodzinnym w Błoniu. Po awarii ogrzewania na trzech kondygnacjach uporządkowaliśmy układ grzewczy i rozbudowaliśmy kotłownię tak, aby inwestor mógł nadzorować jej pracę także podczas pobytu za granicą.

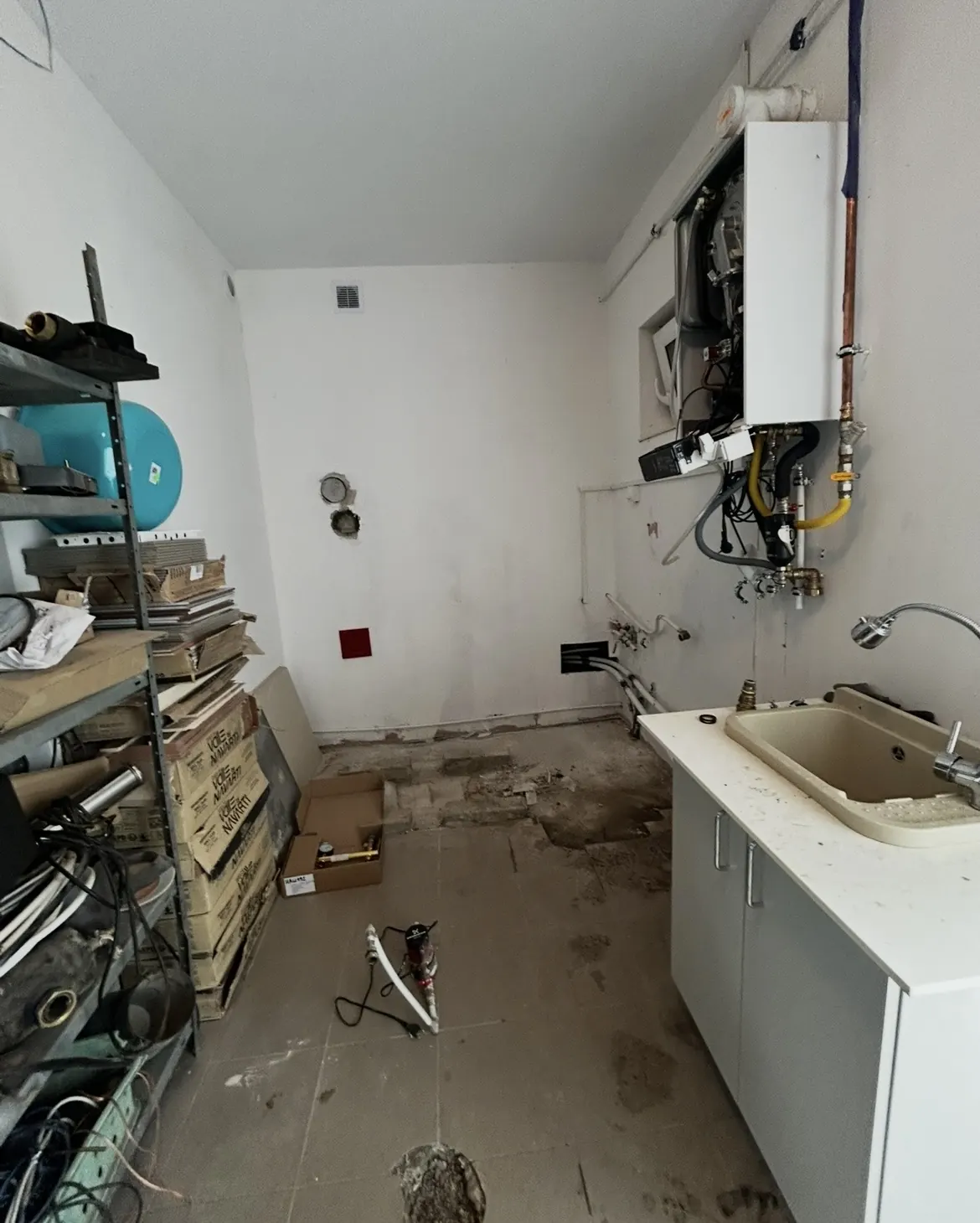

Sytuacja przed modernizacją
W budynku funkcjonowały dwa niezależne źródła ciepła — nie pracowały w układzie hybrydowym. Po awarii ogrzewania zdecydowano o rezygnacji z jednego z nich. Podstawą modernizowanego systemu pozostał istniejący kocioł gazowy Viessmann Vitodens 100.
Naprawa ogrzewania i przebudowa kotłowni

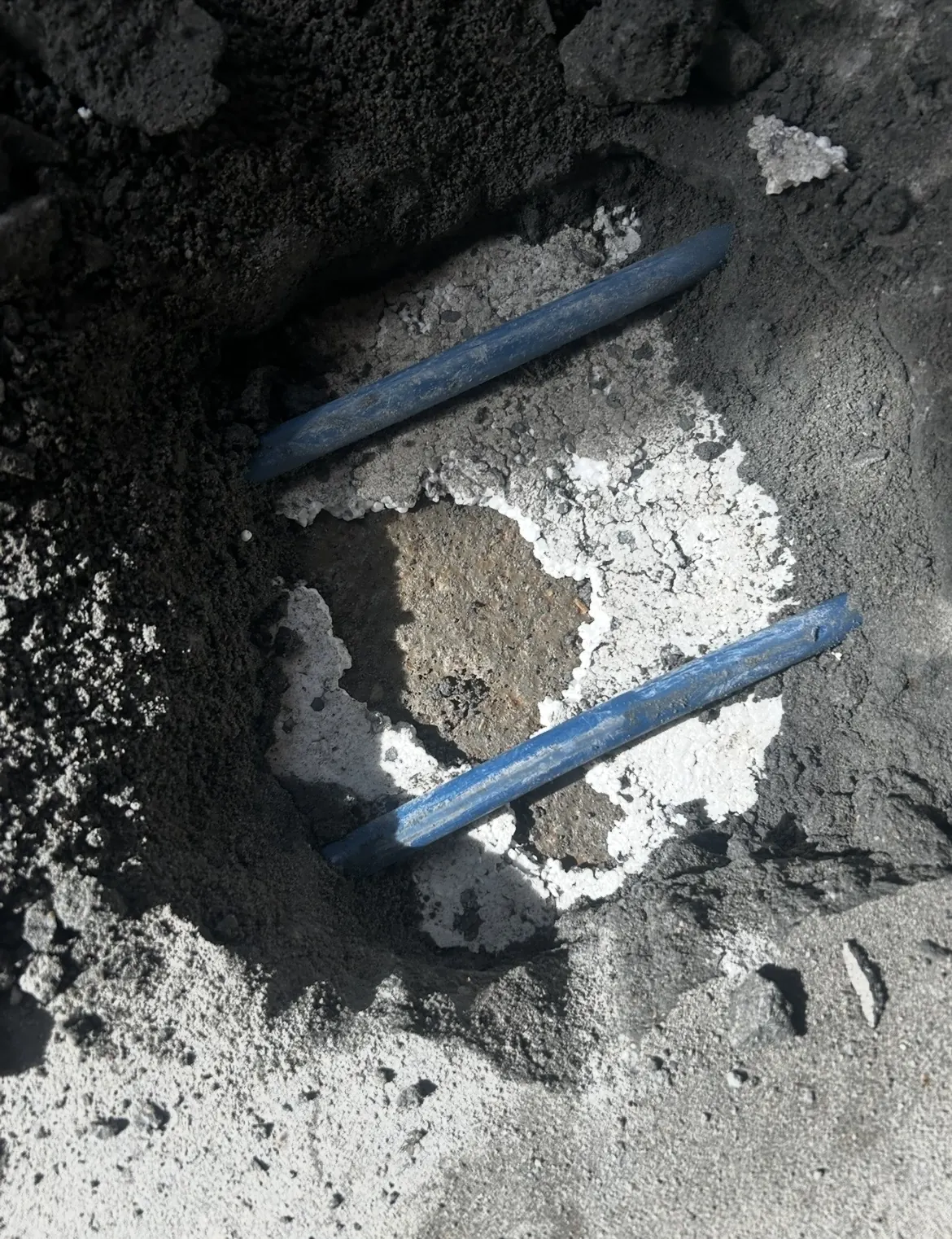

Awaria dotyczyła ogrzewania na trzech kondygnacjach. Na dwóch usunęliśmy usterki ogrzewania podłogowego, a na trzeciej wykonaliśmy instalację ogrzewania grzejnikowego. Zmodernizowaliśmy kotłownię współpracującą z istniejącym kotłem.
W kotłowni pracują cztery grupy pompowe z mieszaczami Afriso oraz rozdzielacz czterech obiegów grzewczych Afriso. Układ uzupełniają zbiornik buforowy BeeIn, podgrzewacz ciepłej wody użytkowej De Dietrich, kocioł kondensacyjny Viessmann Vitodens 100 i pompa cyrkulacyjna Grundfos. Kontrolę parametrów zapewniają czujnik temperatury zewnętrznej do regulacji pogodowej, czujnik ciśnienia w obiegu grzewczym, czujnik temperatury pomieszczenia oraz czujnik temperatury i wilgotności.

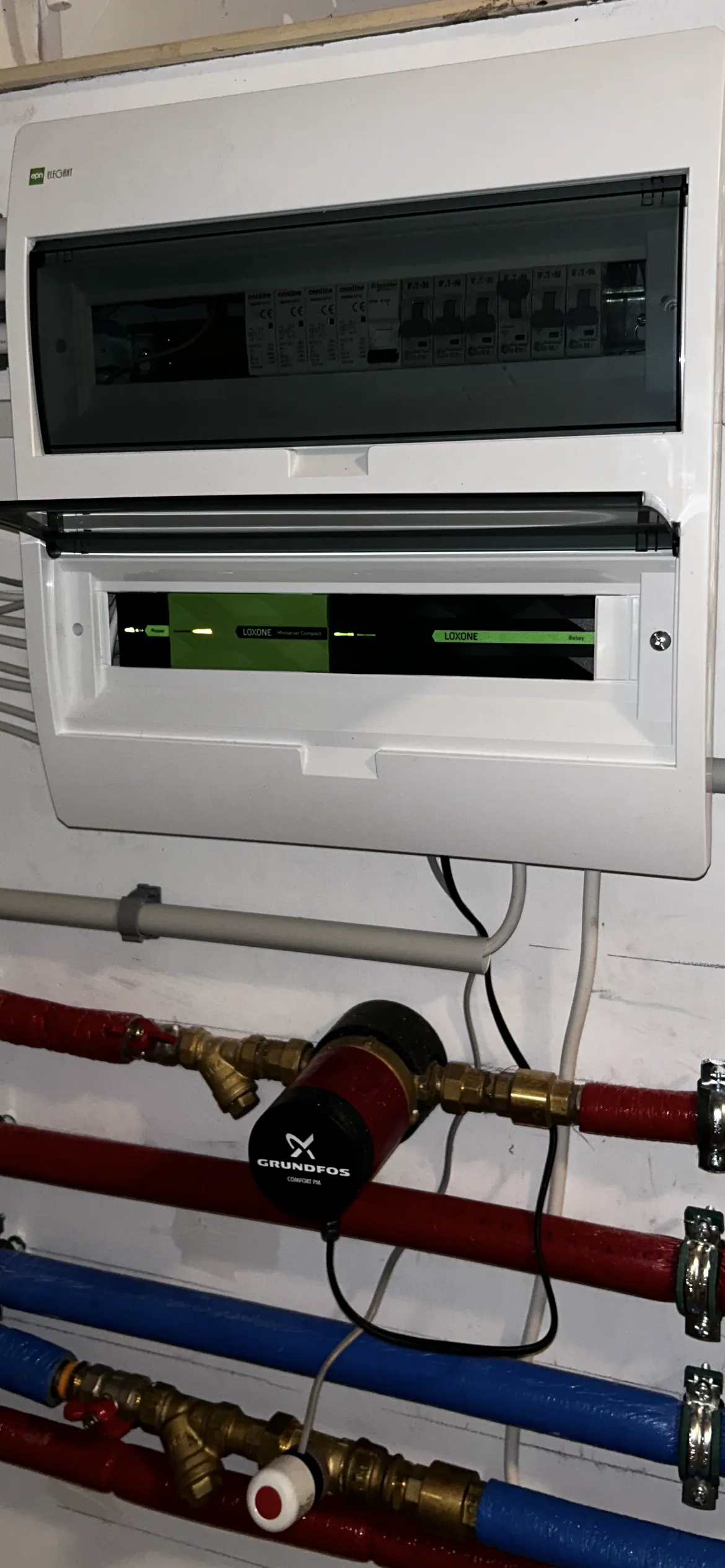

Automatyka Loxone — nadzór także na odległość
Inwestor większość czasu przebywa za granicą, dlatego instalację wyposażono w system zdalnej regulacji i kontroli Loxone. Jego centralnym elementem jest Loxone Miniserver Compact. W skład rozwiązania wchodzą także router TP-Link, zawór odcinający wodę oraz zasilanie awaryjne z magazynem energii AGM i urządzeniem Volt 1000, przewidziane na wypadek przerw w dostawie prądu. Zakres prac obejmował okablowanie, programowanie, konfigurację i uruchomienie.
Co można sprawdzić i czym sterować?
- podgląd temperatury pomieszczenia, temperatury zewnętrznej i wilgotności;
- kontrola ciśnienia w obiegu grzewczym;
- sterowanie cyrkulacją ciepłej wody użytkowej;
- sterowanie grzałką C.O. i pompami obiegowymi;
- sterowanie zaworem odcinającym wodę;
- włączanie i wyłączanie urządzeń objętych automatyką instalacji.
Elementy systemu Loxone
- Power Supply 4,2 A — nr 100617;
- Miniserver Compact — nr 100512;
- Relay Extension — nr 100038;
- 1-Wire Extension — nr 100014;
- zewnętrzny czujnik temperatury i wilgotności — nr 200031;
- kabel Tree (opakowanie 200 m) — nr 100637;
- zestaw czujników temperatury 1-Wire — nr 200109;
- czujnik temperatury 1-Wire tulejowy — nr 200077.
Efekt modernizacji
Po wykonaniu napraw i przebudowie kotłowni instalacja centralnego ogrzewania oraz przygotowania ciepłej wody pracuje w nowym układzie. Inwestor może zdalnie sprawdzać wybrane parametry i sterować wskazanymi funkcjami automatyki Loxone.
